CheX BIM 新機能追加のお知らせ [iOS Ver3.47.0]



目 次

    1. 1. Webブラウザ / iPadOS / iOS 共通

      1. 2. iPadOS / iOS

      1. 3. Webブラウザ



1. Webブラウザ / iPadOS / iOS 共通

※画面はWebブラウザのものですが、特記がない場合はiPadOS / iOSも同様の画面・操作となります。

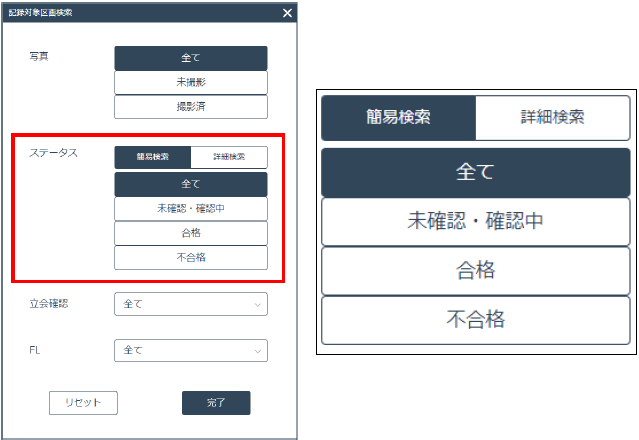

1-1. 区画貫通処理記録(防火)のグループ絞り込みに簡易検索機能を追加

区画貫通処理記録(防火)シーンで、ステータスによる絞り込みに簡易検索が追加されました。
これにより、不合格箇所のみ表示などを簡単に行えるようになりました。

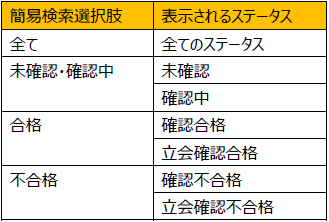

簡易検索の場合、選択肢と絞り込み表示されるステータスは以下のように対応しています。

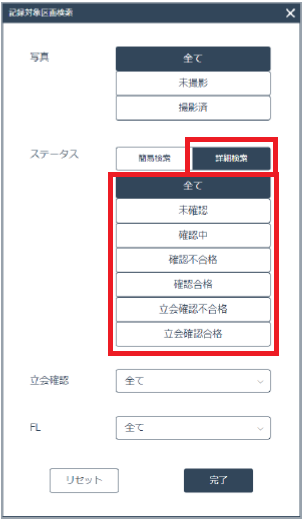

また、検索方法を詳細検索にすることで、今まで通りの検索も可能となります。


1-2. 配管勾配検査のポイント番号に振り直し機能を追加

配管勾配検査シーンで、設定済みのポイント番号を、グループごとに連番を振り直せるようになりました。

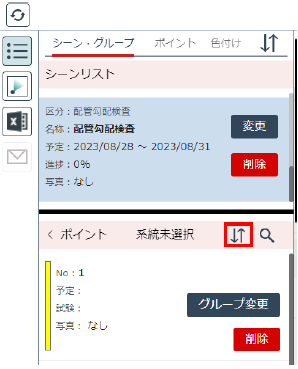

ポイント一覧上部にある並べ替えアイコンをクリック・タップすることで、連番振り直し用の画面が表示されます。

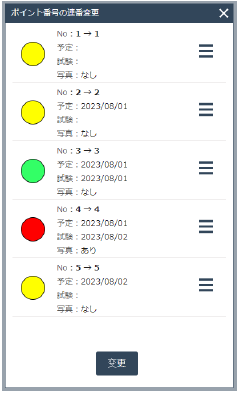

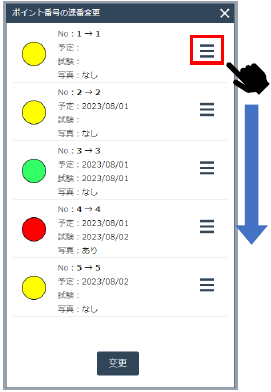

ポイント番号連番変更用画面

ポイント番号連番変更用画面では、右の三本線のアイコンをドラッグすることで、該当のポイントを入れ替えることが可能 です。

No欄に表示される「現在のポイント番号 → 変更後のポイント番号」を参考に並び替えてくださ い。

並び替え後、変更ボタンをクリック・タップすることで、ポイント番号が変更されます。
※ポイント番号の連番変更は、未送信に溜まることなく即座に送信されサーバに反映されます。
※連番はポイント番号一覧の表示に合わせ、Webブラウザでは昇順、iPad / iOSでは降順に割り振られます。

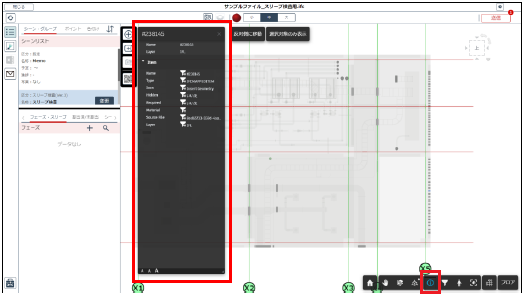

1-3. シーン特定操作時のプロパティ自動非表示

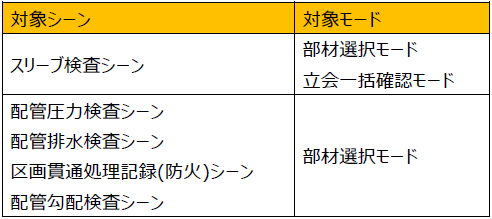

各シーンの特定操作開始時にプロパティパネルがONの場合、OFFになるように変更しました。
部材選択時の操作で意図せずプロパティパネルが表示されることを防ぎます。

(例) スリーブ検査 スリーブ部材選択前

部材選択中

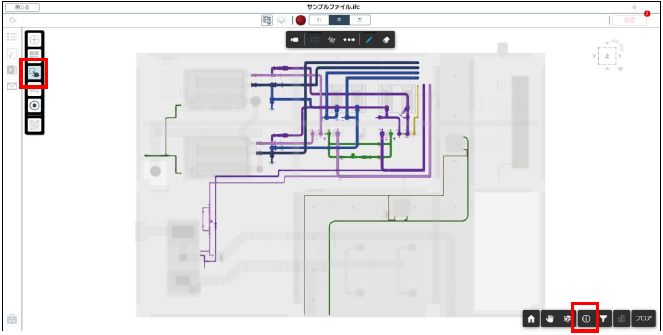

1-4. 配管圧力検査 / 配管排水検査の試験範囲選択中のプロパティ表示

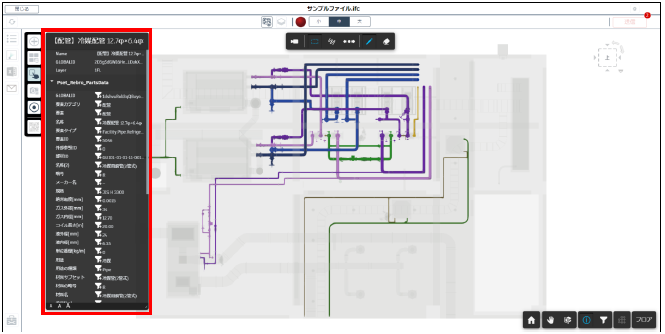

配管圧力検査シーンおよび配管排水検査シーンで、試験範囲を設定中にカメラアングルを固定しなくてもプロパティが表示できるようになりました。
プロパティの機器番号などから、部材選択前に配管の誤接続がないか確認したい場合などに便利です。
※前項のプロパティ自動非表示の機能により、操作開始前にプロパティを表示していた場合は自動非表示となりますが、再度プロパティアイコンをクリック・タップすることで有効化されます。

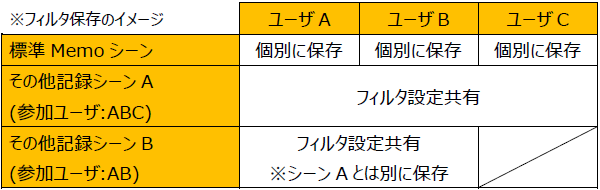

1-5. シーンごとのフィルタ設定状況を保存

標準Memoシーンおよびその他記録シーンで、設定した基本フィルタおよび拡張フィルタの内容がサーバに保存できるようになりました。これにより、フィルタを設定しなおす手間がなくなります。
・フィルタ設定を変更することで変更した設定が未送信に溜まり、送信することで別端末間で共有可能になります。
・標準Memoシーンではユーザごとに個別にフィルタ設定が保存されます。
・その他記録シーンではユーザ間でフィルタ設定が共有されます。
・その他記録シーンでは作成したシーンごとにフィルタ設定が保存されます。


1-6. 拡張フィルタの絞り込み条件を改善

拡張フィルタの設定方法に、「全ての条件を満たす」「いずれかの条件を満たす」が選択できるようになりました。
※これまでの拡張フィルタは「全ての条件を満たす」での抽出だったので、「いずれかの条件を満たす」での抽出が可能になりました。
・「全ての条件を満たす」を選択している場合、複数設定した拡張フィルタの条件を全て満たす部材が表示されます。
 (例)要素カテゴリ「配管、内径で10mm」と設定:要素カテゴリ「配管」かつ「内径10mm」部材のみ表示
・「いずれかの条件を満たす」を選択している場合、複数設定した拡張フィルタのいずれかの条件を満たす部材が表示されます。
 (例)要素カテゴリ「配管、内径で10mm」と設定:要素カテゴリ「配管」または「内径10mm」部材を表示


2. iPadOS / iOS



2-1. シーン詳細画面を表示時のタブを改善

以下のシーンで、ポイント等の詳細画面を表示する時に特定の項目が空欄の場合、計画情報タブが初期表示されるようになりました。
下記対象項目のいずれかが空欄の場合、計画情報タブが表示されます。
上記の項目すべてに値が設定されている場合は、測定情報タブが表示されます。

2-2. 区画貫通処理記録(防火)の吹き出し表示を改善

区画貫通処理記録(防火)シーンで、計画情報タブの「壁・床種類等」の吹き出しで内容を選択した際、自動で吹き出しが閉じるようになりました。

2-3. シーン一覧の絞り込み条件を改善

シーン一覧の絞り込みを以下のように改善いたしました。
・設定内容が端末に保存されるようになりました。(ファイルごとに保存されます)
・進捗の初期チェック状態を「100%は除外」から「全て」に変更しました。
・進捗で「100%は除外」と「全て」を同時に選択できないようにしました。


3. Webブラウザ

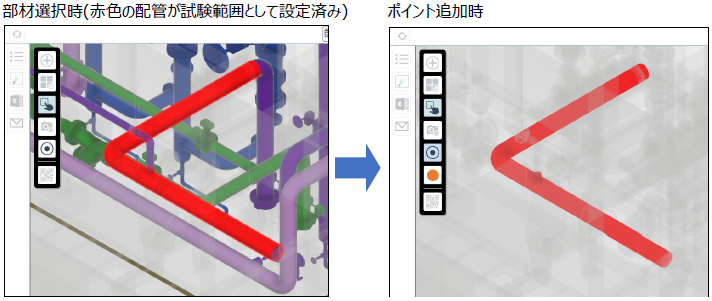

3-1. 配管圧力検査 / 配管排水検査のポイントモード中の部材表示を改善

配管圧力検査シーンおよび配管排水検査シーンで、ポイントを追加する際に、試験範囲外の部材が自動でゴースト表示されるようになりました。
※ゴースト表示されている配管にはポイント追加できません。
※1つも部材選択されていない場合はゴースト表示にならず、すべての配管が表示されます。

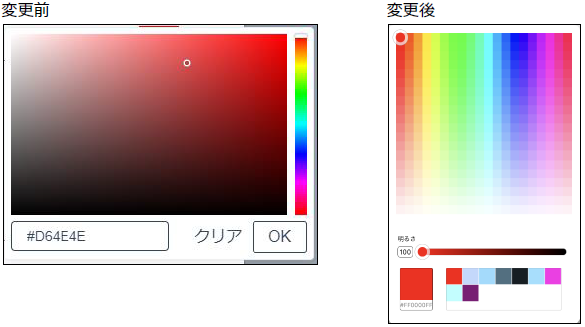

3-2. カラーパレットをiOSと統一

配管圧力検査のグループ色等で使われている自由色選択のカラーパレットを、iOS/iPadOSで使用しているものに変更しました。

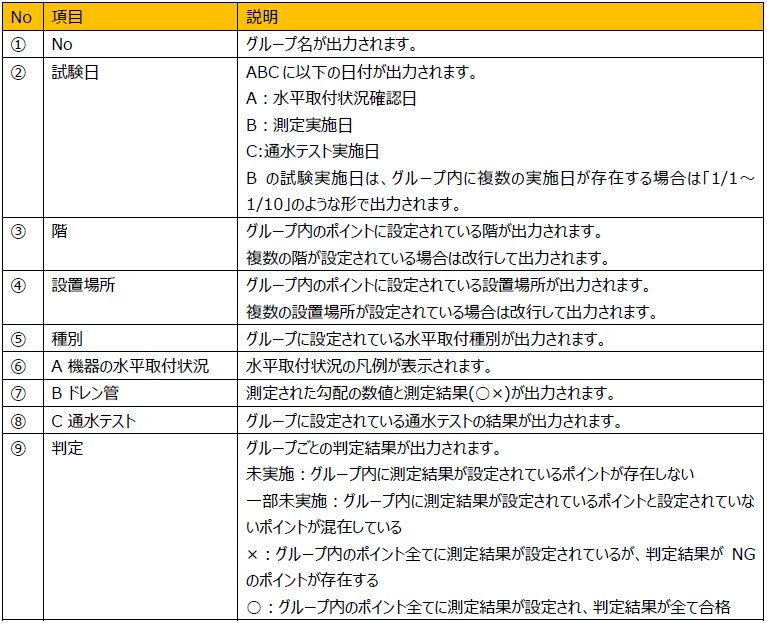

3-3. 配管勾配検査の帳票部にサマリ用ページを追加

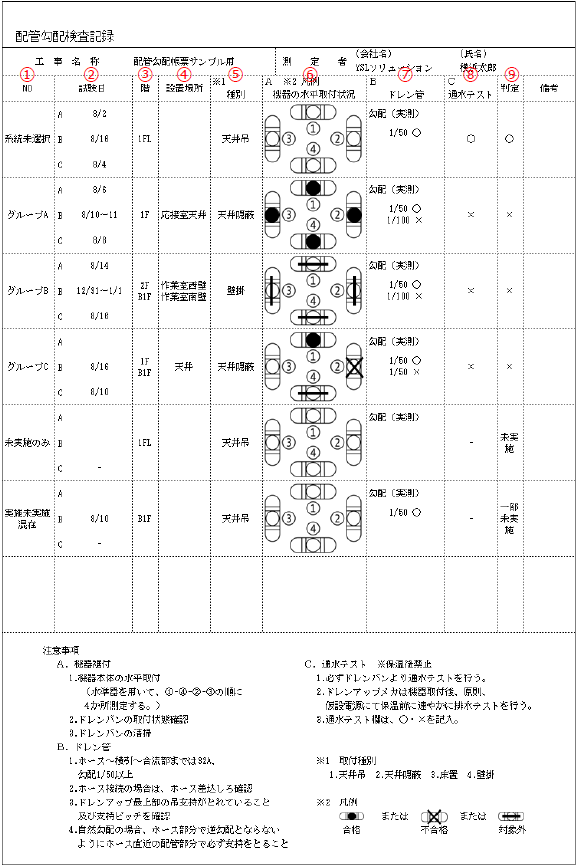

配管勾配検査シーンの帳票で、帳票部シートの最初にサマリ用のページを追加しました。
サマリ用のページでは、グループごとの情報をまとめて確認することができます。
